QT5新型高温高效合金旋流除尘器（球团专用）

我公司的除尘器系列包含五大类：球团专用除尘器、焦化专用除尘器、烧结专用除尘器、超净电气集尘装置（新型电除尘器）以及布袋除尘器。

QT5新型高温高效合金旋流除尘器是我公司消化吸收了国外旋风除尘器的先进技术，并结合了我公司原有专利技术自主开发研制的新型除尘器。该设备已广泛应用于冶金行业，特别在球团链篦机—回转窑领域，至今已被国内外200多家用户选用，共计300余台套已成功投入使用多年，市场占有率达95%。

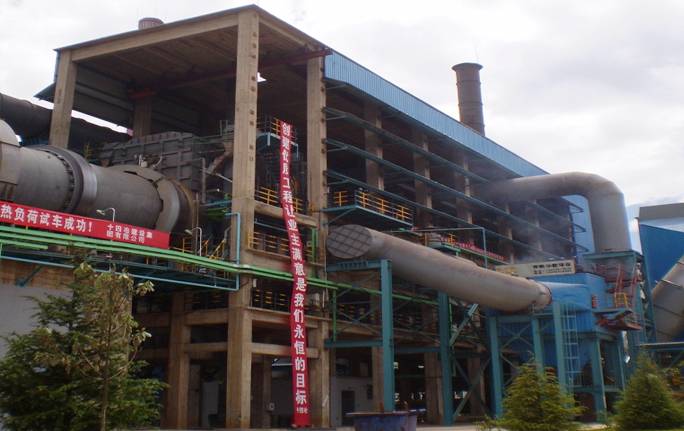

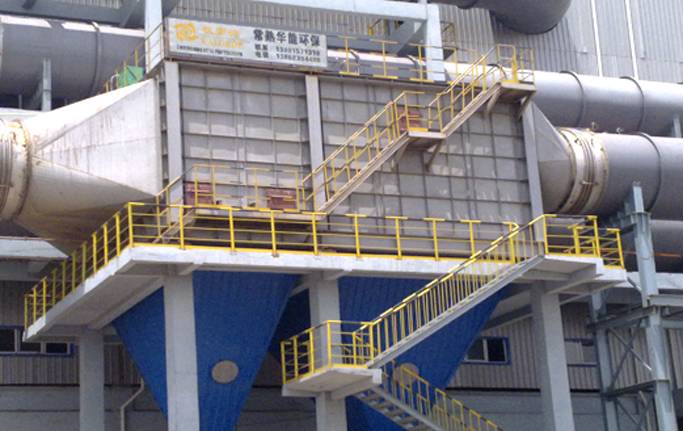

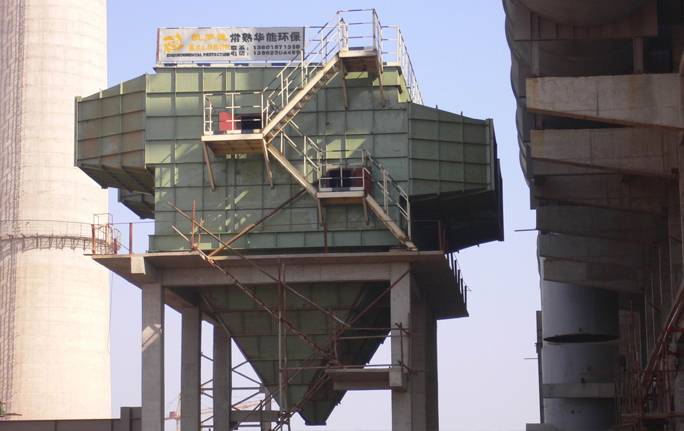

工程实例

· 体积小

由于采用了优化设计和特殊的结构形式，各部件的排列更加合理、紧凑，有效的减少了占地面积。

· 使用寿命长

旋风器组件的材质与整体结构经过多次优化改进，使用寿命更长。

邯钢200万吨球团

昆钢120万吨球团

宝钢湛江500万吨球团

邯钢200万吨球团

昆钢120万吨球团

宝钢湛江500万吨球团

邯钢200万吨球团

昆钢120万吨球团

· 旋风器的特殊设计

我公司经过多年的研究与实践，成功开发了“球团粉尘高速离心二次分离”技术，有效地提高了除尘效率。

· 除尘器整体设计合理

除尘器整体布置紧凑，内部旋风器群的排列合理，三角空间进气角度与布置经过精心设计使气流的分配更加合理。

· 安装拆卸方便降低维护成本

新型合金旋流组件采用特殊可拆卸结构，无填料，便于维修、保养和更换，因此大大降低了维护成本，缩短维护时间。

· 完备的耐磨耐高温隔热措施

核心部件采用特殊材质，除尘器内壁经隔热、耐磨、耐高温处理。设备可在烟气温度650℃左右时连续工作，并适应温差反复变化的工况。延长设备使用寿命。

· 余热利用率提高

由于除尘器采取了完善的隔热措施，有效的减少了热量损失，使整个系统的余热利用率增加20%-30%。

· 气密性好

采取优化的设计结构，充分考虑热膨胀系数，改进焊接工艺，确保除尘系统的漏风率小于1%。

· 阻损小

由于新型旋风器采用了特殊结构设计，整体布局合理，使气流分布更加均匀，使得整个系统阻损控制在1000Pa以内，有效减少风机功率消耗。

· 体积小

由于采用了优化设计和特殊的结构形式，各部件的排列更加合理、紧凑，有效的减少了占地面积。

· 使用寿命长

旋风器组件的材质与整体结构经过多次优化改进，使用寿命更长。

NO.1 本体结构

HN-QT5系列：

由于除尘器采取耐热耐磨新技术处理，仅在关键部位采用耐热耐磨材料，大大降低制造成本，而且提高了余热回收利用率。

国外同类产品：

除尘器整体材料要求高，制造成本高。

NO.2 除尘效率

HN-QT5系列：

除尘效率高达90%--95%，已达到甚至超过国外同类型产品。

NO.3 可拆卸

HN-QT5系列：

由于除尘器采取耐热耐磨新技术处理，仅在关键部位采用耐热耐磨材料，大大降低制造成本，而且提高了余热回收利用率。

国外同类产品：

除尘器整体材料要求高，制造成本高。

NO.4 体积

HN-QT5系列：

除尘效率高达90%--95%，已达到甚至超过国外同类型产品。

NO.5 性价比

HN-QT5系列：

证券代码（834519）

0512-52843788

huaneng@huaneng.com.cn

您的位置：首页 > 产品中心 > QT5新型高温高效合金旋流除尘器（球团专用）

工程实例

由于采用了优化设计和特殊的结构形式，各部件的排列更加合理、紧凑，有效的减少了占地面积。

旋风器组件的材质与整体结构经过多次优化改进，使用寿命更长。

邯钢200万吨球团

昆钢120万吨球团

宝钢湛江500万吨球团

邯钢200万吨球团

昆钢120万吨球团

宝钢湛江500万吨球团

邯钢200万吨球团

昆钢120万吨球团

我公司经过多年的研究与实践，成功开发了“球团粉尘高速离心二次分离”技术，有效地提高了除尘效率。

除尘器整体布置紧凑，内部旋风器群的排列合理，三角空间进气角度与布置经过精心设计使气流的分配更加合理。

新型合金旋流组件采用特殊可拆卸结构，无填料，便于维修、保养和更换，因此大大降低了维护成本，缩短维护时间。

核心部件采用特殊材质，除尘器内壁经隔热、耐磨、耐高温处理。设备可在烟气温度650℃左右时连续工作，并适应温差反复变化的工况。延长设备使用寿命。

由于除尘器采取了完善的隔热措施，有效的减少了热量损失，使整个系统的余热利用率增加20%-30%。

采取优化的设计结构，充分考虑热膨胀系数，改进焊接工艺，确保除尘系统的漏风率小于1%。

由于新型旋风器采用了特殊结构设计，整体布局合理，使气流分布更加均匀，使得整个系统阻损控制在1000Pa以内，有效减少风机功率消耗。

由于采用了优化设计和特殊的结构形式，各部件的排列更加合理、紧凑，有效的减少了占地面积。

旋风器组件的材质与整体结构经过多次优化改进，使用寿命更长。

NO.1 本体结构

由于除尘器采取耐热耐磨新技术处理，仅在关键部位采用耐热耐磨材料，大大降低制造成本，而且提高了余热回收利用率。

除尘器整体材料要求高，制造成本高。

NO.2 除尘效率

除尘效率高达90%--95%，已达到甚至超过国外同类型产品。

NO.3 可拆卸

由于除尘器采取耐热耐磨新技术处理，仅在关键部位采用耐热耐磨材料，大大降低制造成本，而且提高了余热回收利用率。

除尘器整体材料要求高，制造成本高。

NO.4 体积

除尘效率高达90%--95%，已达到甚至超过国外同类型产品。

NO.5 性价比

综上所述， HN-QT5系列新型专用除尘器技术先进成熟，除尘效率高、检修维护方便、余热回收利用率高、占地小、使用寿命长，而且价格远低于国外同类产品，因此性价比高。
